中線CAD是一款基于AutoCAD圖形平臺開發的汽車線束軟件，以前沿的線束設計理念為指引，結合國內外眾多優秀線束工程師和軟件工程師的豐富經驗，用先進的線束對象概念服務于汽車線束圖紙?jiān)O(shè)計和圖紙分析。

中線CAD是一款基于AutoCAD圖形平臺開發的汽車線束軟件，以前沿的線束設計理念為指引，結合國內外眾多優秀線束工程師和軟件工程師的豐富經驗，用先進的線束對象概念服務于汽車線束圖紙?jiān)O(shè)計和圖紙分析。

軟件介紹

　　中線CAD軟件不僅包含多種規范、快速、高效的繪圖工具；更有以模擬汽車電路走向?yàn)橐罁?jù)的圖紙錯誤檢查、圖紙規范設計等糾錯功能；結合用戶常用數據庫，中線CAD的導出BOM、導出接線表、計算電線長度、智能分析短路點等強大功能，不僅能助您完成*優化的線束設計與制作方案，更可以大大減輕工程師的工作強度、提高統計數據的準確性、提升您的工作效率。

　　中線CAD軟件提供多樣化的定制方案，在數據輸出部分更是可以根據客戶需求進行個性化定制，完全可以滿足金蝶PLM、住電A+等系統的數據需求，使客戶從圖紙的繪制，生產、工藝數據的輸出到項目數據的整合統計分析全程實現數字化。

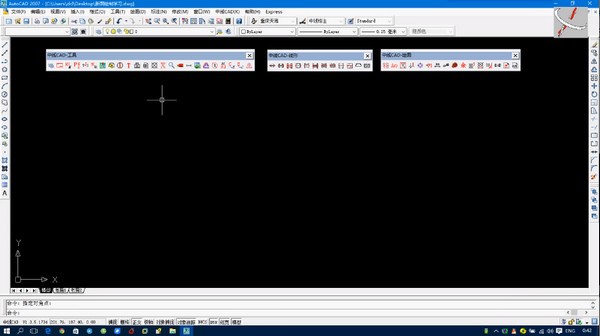

　　中線CAD為AUTOcad插件類程序，運行依賴AUTOCAD，安裝中線CAD前，應先安裝AUTOCAD,中線CAD對AUTOCAD版本無限制，建議在AUTOCAD 2007版本下使用。

功能介紹

　　轉換連接器

　　無中線基礎數據庫支持時，中線CAD軟件可以從圖紙中快速提取連接器信息、自動生成端位。軟件提供的多種針對性轉換工具，支持快速、準確、規范的轉換圖紙。 有中線基礎數據庫支持時，軟件可以直接從數據庫中調取連接器圖紙及信息。數據庫包括護套及其適配的端子、防水栓、盲栓、附件等工藝信息。

　　轉換回路

　　可將主機廠線束圖紙回路信息快速轉換成自己的企業標準格式。中線CAD提供5種回路畫法的轉換，方便工程人員快速轉換回路，規范圖紙。為后 續數據的處理提供依據，既能保證回路不重復，又能保證繪制回路一致性和規范性。應用快速標注長度、插入分支點功能，為后期計算電線長度提供理論依據

　　自動設置短路點

　　軟件突破傳統人工定義短路點位置的方式，可以快速推薦線束圖紙中需要短路的線號，并智能推薦*合理的短路點位置，自動匹配短路點壓接件、輔助、剝皮長度等工藝數據，完成*優化設計方案；即大大縮短查找待短路線號的時間，避免遺漏短路點；也可以*優化的節約電線材料，降低生產成本。

　　線束輔材快速繪制

　　線束輔材快速繪制包含匹配孔位，匹配護套余量，匹配剝皮余量，匹配防水栓，匹配端子，設置護套線、絞線，設置汽車線束中各類包扎材料、定位裝置等。既能快速繪圖，又能保證圖紙的規范化、標準化,并可直接統計到產品BOM內。其中匹配護套余量，匹配剝皮余量，匹配防水栓，匹配端子的功能也可通過中線基礎數據庫匹配。

　　工位指派，自動運算

　　完成工位指派后，符合中線CAD數據導出需求的線束圖紙就已繪制完成。軟件將自動計算每一根回路的截線長度、讀取圖紙信息，生成各種工藝信息 當線束設計有變更時，只需在線束圖紙中修改變更處，軟件會自動重新運算，用戶只需在導出一次工藝圖表即可。

　　導出接線表，導出BOM表

　　一鍵導出生產所需的下線工藝卡，方便生產作業，一目了然； 根據數據源快速統計和匯總物料信息，準確快速的生成BOM，可以將BOM導出到EXCEL表格，也可以將BOM導出到當前圖紙中。大大提高工作效率并減少了工作失誤；

　　導出工藝圖表

　　導出短路工藝卡、短路工藝圖示，并可以根據工藝所需進行調整； 導出裁線工藝卡、導出預裝圖、預裝工藝卡,也可定制導出其他工藝數據圖表

　　導出工裝板圖

　　中線CAD可以快速導出1:1的工裝板圖，并可自由調配各支線、插件的位置。節省了大量的時間提高了工作效率。
